Cách phân loại phòng sạch và 5 loại phòng sạch thông dụng

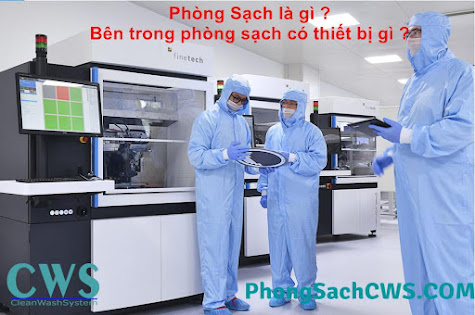

Phòng sạch là gì ?
Phòng sạch là phòng được đảm bảo độ sạch của không khí. đó là một không gian giới hạn nơi thực hiện việc kiểm soát ô nhiễm (kiểm soát bụi dưới giá trị tiêu chuẩn), và các hạt mịn lơ lửng trong không khí được kiểm soát dưới mức độ sạch giới hạn hiện có.
Ngoài ra, nó được định nghĩa là một không gian mà ở đó độ sạch cần thiết được duy trì cho các vật liệu, hóa chất, nước, v.v. được cung cấp cho không gian và các điều kiện môi trường như nhiệt độ, độ ẩm và áp suất cũng được kiểm soát khi cần thiết.
Phân loại phòng sạch
Nói chung, nó đề cập đến một căn phòng sạch sẽ + có máy lạnh được bao quanh bởi các tấm panel phòng sạch cách nhiệt.
Có nhiều phương pháp phân loại phòng sạch, nhưng nhìn chung, phương pháp phân loại theo trạng thái luồng không khí trong phòng thường được sử dụng.
Phân loại theo hình dạng luồng gió như sau.
1. Loại luồng khí dọc
Đây là một phương pháp trong đó các bộ lọc HEPA (bộ lọc ULPA) được xếp trên bề mặt trần nhà để đóng vai trò như các cửa thoát khí và luồng không khí sẽ chảy theo phương thẳng đứng về phía sàn nhà.
Phương thức này có thể là ISO 4 (class 10 ) hoặc ít hơn trên toàn bộ khu vực. Tuy nhiên, nó cũng có nhược điểm là chi phí xây dựng tốn kém nhất và không gian đặt thiết bị cũng lớn nhất.
2. Loại luồng khí ngang
Bộ lọc HEPA (bộ lọc ULPA) được xếp trên toàn bộ tường để duy trì sự chỉnh lưu như một đầu ra và luồng không khí chảy đến cổng hút ở phía đối diện với tốc độ không đổi.
Phương pháp này có nhược điểm là ô nhiễm trở nên trầm trọng hơn về phía hạ lưu. Độ sạch từ Phòng sạch ISO 5 (class 100) trở xuống có thể đạt được ở phía thượng nguồn nhất, nhưng độ sạch sẽ giảm ở phía dưới. Hơn nữa, do ảnh hưởng của vi khuẩn bụi chỉ xuất hiện ở phía hạ lưu, nó có thể được sử dụng như một phòng sạch hiệu quả tùy thuộc vào cách sử dụng.
3.Loại hỗn loạn
Hiện nay, về cơ bản nó giống như phương pháp thường được sử dụng cho điều hòa không khí trong các tòa nhà thông thường, trong đó không khí được thổi từ các cửa gió rải rác trên trần và không khí được hồi lại từ cổng hút được cung cấp ở một góc của căn phòng.
Tuy nhiên, phòng sạch sử dụng bộ lọc HEPA làm bộ lọc chính, và điểm khác biệt là tần suất thông gió cao hơn so với điều hòa không khí thông thường. Phương pháp này có nhược điểm là luồng không khí trong phòng cực kỳ hỗn loạn, đồng thời bụi và vi khuẩn cũng bay trong không khí và không dễ dàng hút ra khỏi cổng hút. Nó thường được sử dụng trong các phòng sạch từ lớp 6 đến lớp 8 (từ lớp 1000 đến lớp 100.000).
4.Phương pháp vectơ
Trong phương pháp này, cửa thoát khí và cổng hút được bố trí theo đường chéo lên xuống, và luồng không khí đi theo đường chéo từ phía trên căn phòng, đây không phải là sự chỉnh lưu hoàn hảo, nhưng nó gần với sự chỉnh lưu có.
Thường được sử dụng cho ISO 5 đến ISO 7 (class 100 đến class 10.000). Tuy nhiên, nó vẫn chưa phổ biến hiện nay và các ví dụ hiếm khi được nhìn thấy ở Nhật Bản, nhưng nó là một phương pháp đôi khi được sử dụng ở Hoa Kỳ.
5.loại luồng không khí dòng (loại phòng sạch)
Là hệ thống thổi gió từ một dàn vừa điều hòa không khí vừa làm sạch được lắp đặt trong phòng thông qua một cửa gió gắn trên bề mặt trần, hút không khí từ dưới lên của mỗi dàn và luân chuyển nó.
Bằng cách điều chỉnh số đơn vị và số dòng, nó được sử dụng cho các phòng sạch ISO 5-7 (Class 100- class10,000).
Mặc dù là phòng sạch loại không chỉnh lưu, nhưng nó có hiệu suất trung gian giữa loại chỉnh lưu và loại không chỉnh lưu vì luồng không khí ổn định hơn so với phòng sạch loại không chỉnh lưu.
